Особенности:

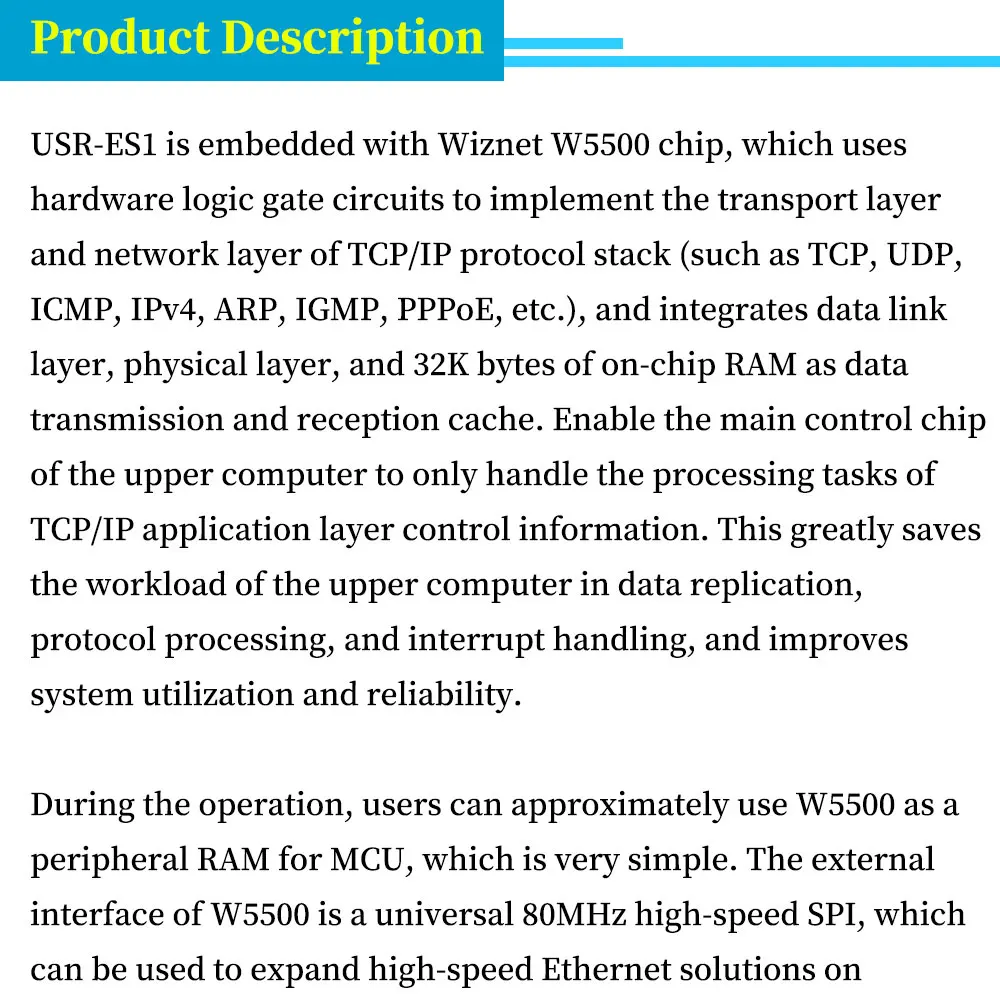

Высокоскоростной интерфейс SPI 1,80 МГц

2.Встроенный аппаратный стек протоколов TCPIP, пользователям практически не нужно освоить сложные знания сетевого протокола.

3.Поддержка до 8 разъемов

4.Поддержка протоколов TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE.

5.Интегрированный уровень связи данных, физический уровень

6.Поддержка пробуждения при отключении питания

7.Поддержка высокоскоростного последовательного периферийного интерфейса (режим SPI 0 3)

8.Внутренний буфер приемопередатчика 32 КБ

9.Встроенный физический уровень Ethernet 10BaseT/100BaseTX (PHY)

10.Поддержка автоматического согласования (полнодуплексный/полудуплексный режим на базе 10/100)

11.Не поддерживает фрагментацию IP

Рабочее напряжение 12,3,3 В, порт сигнала ввода-вывода, выдерживаемое напряжение 5 В

13.Светодиодный дисплей состояния (полный дуплекс/полудуплекс, сетевое подключение, скорость сети, состояние активности)

14.Сверхмаленький штифтовый пакет, удобный для встраиваемых приложений.

15.Предоставить процедуры применения для C

Особенности продукта:

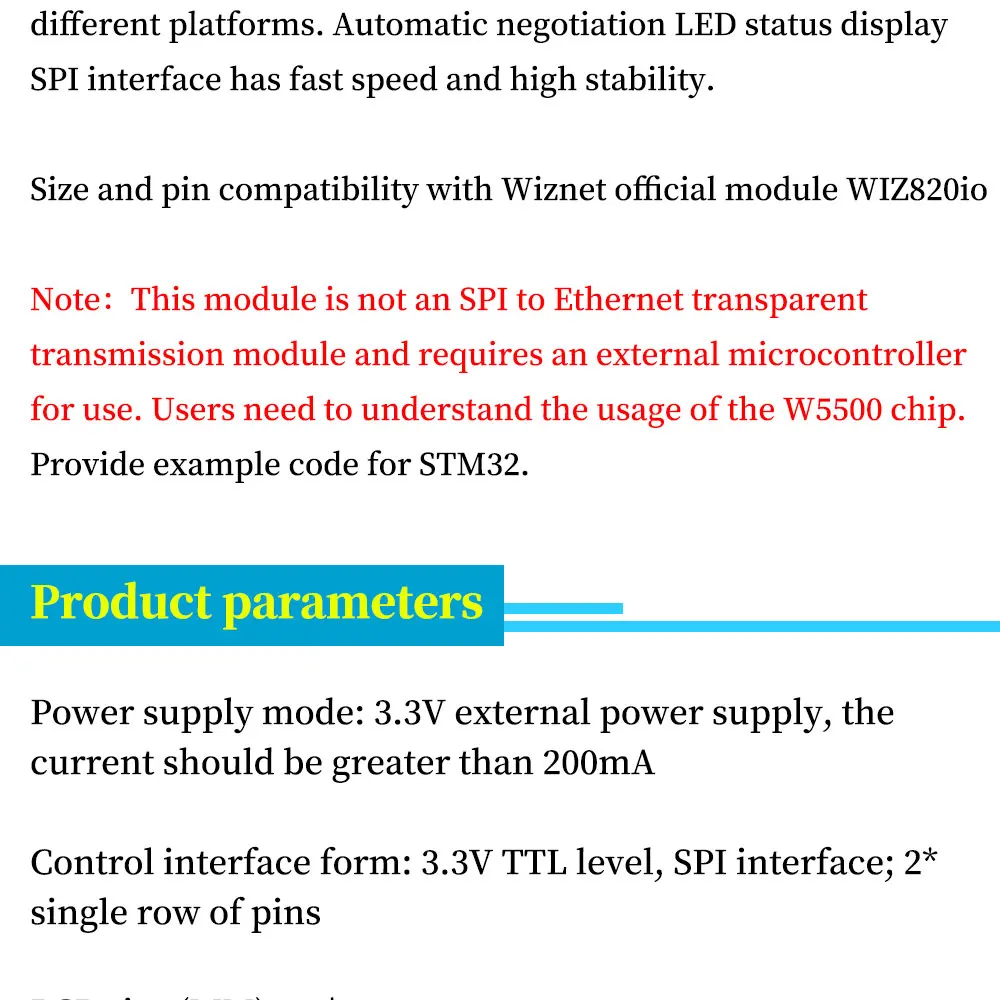

Режим питания: внешний источник питания 3,3 В, ток должен быть больше 200 мА.

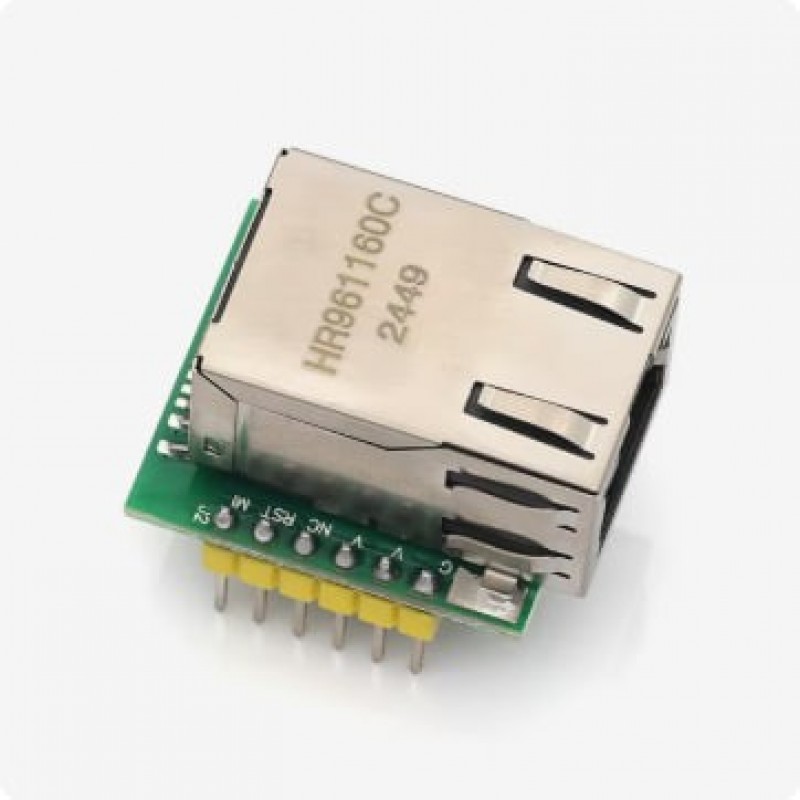

Форма интерфейса управления: уровень TTL 3,3 В, интерфейс SPI; 2* один ряд контактов

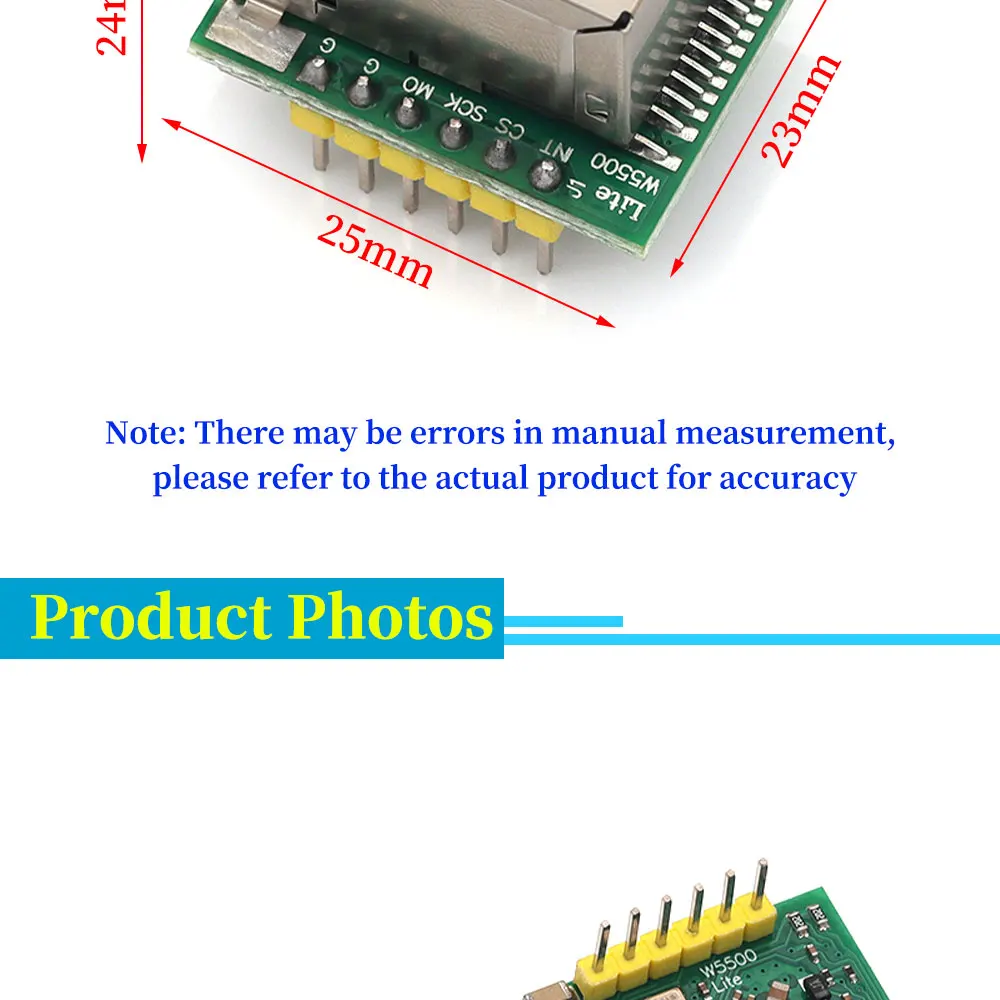

Размер печатной платы (мм): 23*25 мм

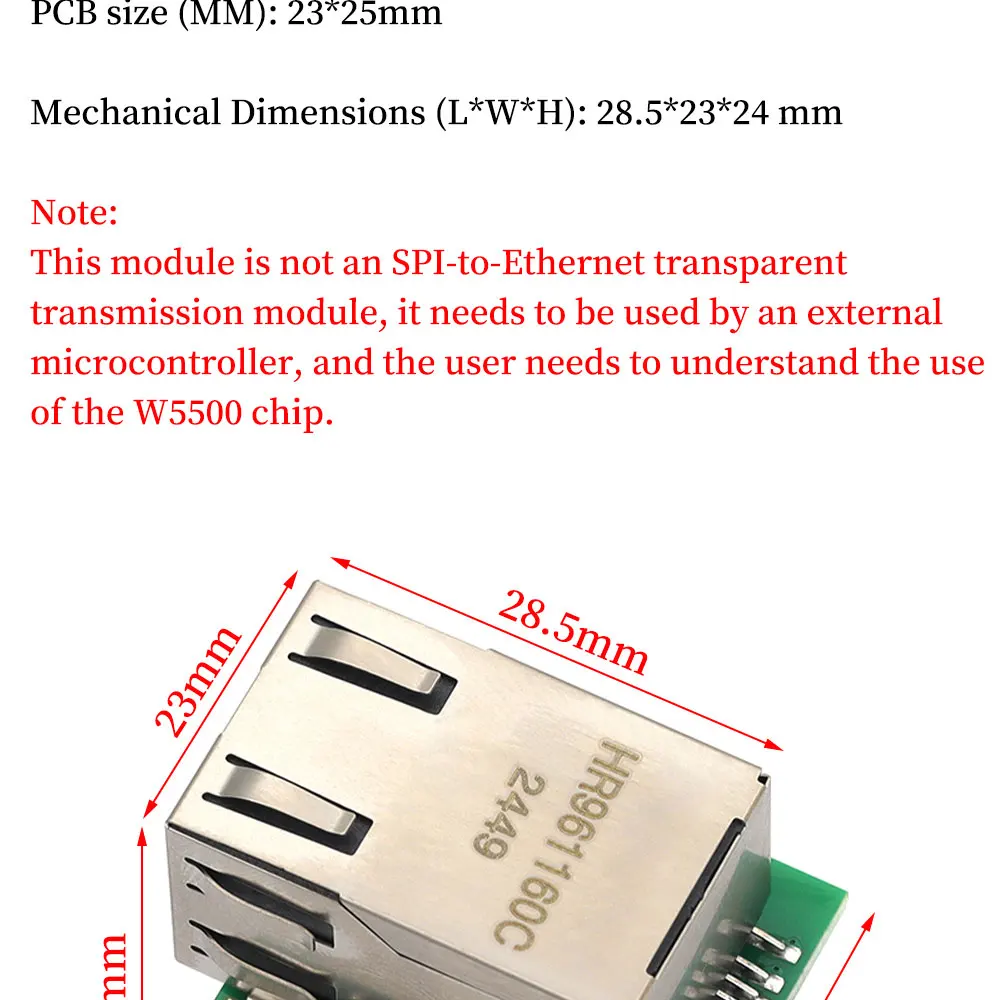

Механические размеры (Д*Ш*В): 28,5*23*24 мм

Примечание:

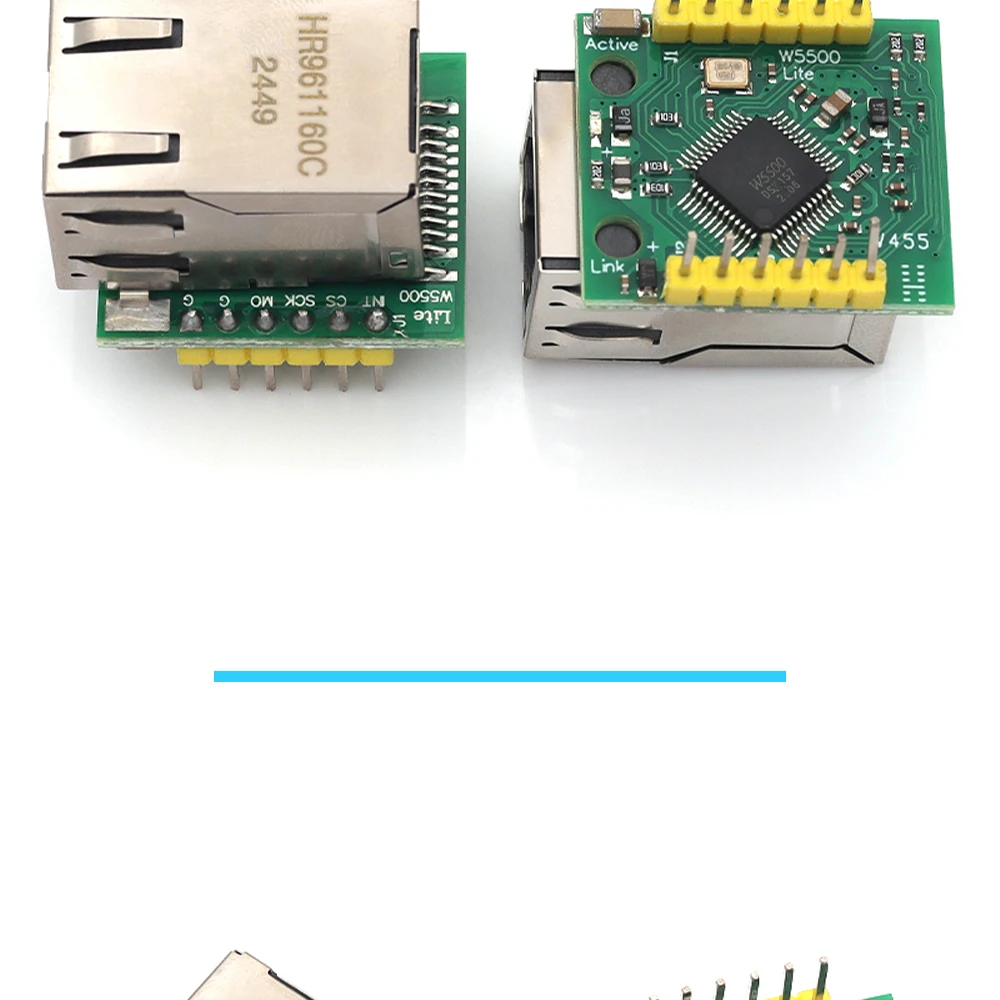

Этот модуль не является прозрачным модулем передачи SPI-to-Ethernet, его должен использовать внешний микроконтроллер, и пользователю необходимо понять использование чипа W5500.
